JOYI游泳比赛电子计时记分系统适用于游泳，蹼泳，潜泳竞赛计时，它能自动***的记录下每个参赛运动员的比赛成绩，准确的判定名次并及时提供成绩清单，和显示各比赛要素。该设备也可用于日常训练作为监视记录设备。它符合国际游泳联合会和中国游泳协会游泳比赛规则，是游泳竞赛***的现代化高精度计时记分装备。
◆JOYI游泳比赛电子计时计分系统可对接两套游泳编排系统；
1、中国游泳协会***的福建梅老师的游泳比赛编排系统，支持全套版本（梅老师版权）。2、JOYI自主研发的游泳比赛编排系统，支持全部国际国内游泳比赛。3、JOYI公司提供全部比赛数据库，提供电视转播及赛事管理数据对接接口。
◆JOYI游泳电子计时计分系统是经过多场国内大型赛事，2011年全国中运会及2011年广西第十二届运动会都使用了全套设备，JOYI公司游泳比赛大屏显示系统，打破原有显示格式，显示界面更直接，得到了赛事裁判的一致好评。
◆这套设备适用于长50米或25米，泳道宽2.5米游泳池。能完成50米，100米，200米，400米，800米，1500米项目的单项或接力比赛的计时工作。特殊泳池或者特殊比赛规则需要提前订制。
◆设备支持多机同时点击运行，为比赛计时提供一个热备份成绩，能自动记录成绩和判别名次。计时分辨率达到千分之一秒，双击误差不超过千分之一秒。比赛过程中每一次运动员碰板后，打印机能同步打印出成绩及运动员本趟次的名次。如果需要也可以在比赛结束后重打印分段及终点成绩。
◆在主机的监视器上模拟显示游泳池和计时设备，通过监视器可以观察到整套计时设备的工作状态。在比赛过程中可以同步显示各泳道运动员的成绩。
◆有校正和处理犯规的功能。
◆比赛过程中，能实时将比赛计时钟及各泳道运动员成绩传送至显示屏，有效成绩显示到***之一秒。
◆具备抢跳检测功能，即可以检测运动员的出发反应时间。
◆发令系统可在两个不同点发令，两种形式的发令（枪声或手动电笛）通过扩音系统将发令枪声传送至每一出发台。
◆主机由不间断电源（UPS）供电，若市电停电，系统仍可工作一个小时左右。
◆游泳系统由以下几个部分组成：
SYS1000游泳控制主机。
SYS700计时主机。
JOYI-PEN100发令箱及其组件。
JOYI-S2400标准触板。
JOYI-S500出发台。
JOYI-S5500接力出发判断器。
信号分配电缆。
发令电缆。
盲 表。（按照国家游泳协会规定，每泳道配3块盲表）
喇 叭。（按照国家游泳协会规定，每泳道配一个喇叭）
JOYI-SMM1.03游泳比赛编排系统。
JOYI-SX1.5游泳比赛大屏显示系统。
游泳编排系统2008A/2011A/2012A。（选配）
JOYI-S5500接力出发判断器专用推车。
JOYI-S2400标准触板专用推车。
信号线缆专用航空箱。
发令箱专用航空箱。
发令喇叭专用航空箱。
发令音箱和支架专用航空箱。
JOYI-S2400标准触板专用固定PVC条。
全套设备是以嵌入式ARM系统为核心的实时信息处理系统,控制终端是集成数据处理和数据统计512位的CPLD控制终端，计时器中内置高精度的晶体数字钟。不断的对外部传感器信号进行检测和计时。
当全系统处于待命状态时，一旦有发令信号传入，主机即同时启动计时，与此同时发令信号通过扩音系统将发令声响传至每一个出发台，使参赛者同时听到发令信号，在每条泳道得两端池壁上，各装有一块0.8厘米厚得国际通用触板，这是一个压力传感器，当运动员到达并用大于2公斤力量触动它时，就产生一个触发信号，控制终端立即记录，经过编排系统运算处理，得到该运动员得成绩和名次，这些数据很快由打印机打印出来，同时在主机显示屏和成绩公告显示牌上显示出运动员得成绩。如触发触板失误，可以采用盲表补时，或者采用计时主机补时。盲表补时是国际泳联认可度标准配置。
在泳道两端都安装有触板，50米，100米的分段成绩也可记录下来。
游泳计时记分系统图
为了***游泳计时记分系统的可靠运行，用户首先必须熟悉系统各个部件得主要功能，操作方式及输入输出。
控制终端是专用的512位CPLD控制系统，它是信息处理系统得核心。所有的外部设备都在它的管理下运行，组成一个协调的系统。担当计时操作的人员主要在控制终端上进行操作控制，充分了解它的功能，熟悉它的操作是十分重要的。
主要功能特点
对计时主机送来的各类信号分别进行处理，在屏幕上模拟显示八条泳道或多条泳道和计时系统得工作状态，显示各泳道运动员的成绩，同时在与控制主机相连的打印机上把成绩打印出来，并通过主机键盘对整个系统进行控制。
与游泳比赛编排系统局域网实时对接，自动更新比赛数据，比赛自动化程度高。
控制主机/编排系统/控制终端/传感器 模块化结构，便于使用与维护。
采用基于HTP架构的游泳编排系统，主机可以对接多套国内外编排系统。系统扩展性好。
大屏幕显示集成管理系统，从赛前到比赛到颁奖全程图文实时显示。
处理犯规，人工计时成绩插入，以及在比赛过程中的某些特殊情况。
全PVC结构触板，厚度小于0.8cm，完全符合国际泳协标准。
接力出发判断器判断精度达到1/1000秒。304防腐蚀不锈钢结构。
图形化显示传感器状态，使比赛过程显示效果更加合理丰富。
触板支架/接力出发判断器支架采用防滑落固定装置，四组万向带锁止轮，手推把手，表面黄色喷塑。
计时主机采用滚塑机箱设计，控制键盘灯光指示，触板与接力出发判断器漏记补时按钮。
比赛状况显示
使用本系统前，应首先检查电源线是否接好，为确保比赛成绩不丢失，计时主机、控制终端和与之相连的打印机电源应由UPS提供。
屏幕上泳道两端有图形化触板，触板时图形改变颜色，泳道外有图形化的出发台，出发台有动作时图形改变颜色。泳道两端得圆为泳道的开放和封锁信号。出发台右侧设有三块盲表盲表时间显示区。屏幕的右上角显示比赛的计时钟，右下角为实时时钟。每个运动员的成绩显示在他所在的泳道内，如果这个成绩不是终点成绩，十秒钟之后自动抹黑。每个运动员触板后前进的方向也在运动员对应的泳道两端箭头显示。
比赛过程中每个运动员分段成绩和犯规和总成绩实时发送到编排数据库中。
注意：比赛过程中应确保打印机处于联机状态。（也可以不连打印机，比赛结束后统一打印比赛成绩）
控制键盘操作
比赛控制键盘示意图
4．成绩打印
根据国家游泳协会游泳比赛成绩单要求显示比赛名称/比赛时间/比赛组别/运动员名称/比赛成绩/犯规/比赛类型/比赛名次等，在比赛过程中自动打印终点成绩和分段成绩。
碰触板后可立即打印，比赛结束后10秒内提供正式成绩清单。
有关打印机得其他性能和操作详见打印机说明书。
5. 输入输出
（1）220V:220伏特交流电源输入，内置款电源模块，110V-260V范围都可以正常使用，正规比赛必须连接UPS。
（2）网口：通过网线与计时主机网口相连。也可以与交换机连接，组成大型比赛数据传输系统。
（3）50芯数据口 ：与触板/接力出发判断器/盲表/发令灯光系统连接，提供比赛成绩。供四组50芯接口，其中一组接口可以与另外一台主控机连接组成双机级联。
（4）3芯数据口 ：与各个泳道发令喇叭连接。
（5）PS/2 ：可外接键盘鼠标。
（6）RS232 ：系统内置主控IC升级使用。
（7）USB数据口 ：USB总线接口。
（8）保险丝 ：设备短路/漏电/过载时保护使用。
（9）4芯发令口 ：连接发令主机，提供发令同步触发信号。
6.使用及维护
使用时用配套的专用电缆按下图联接好，确认无误后，才能逐一接通电源开关。
控制终端是精密电子仪器，使用前必须仔细阅读说明书，了解使用方法，偶有不正常情况，应首先关闭电源，检查安装接线，确认操作是否有误。如再次启动仍不正常，则应与厂方联系，进行检修。
注意：
保持清洁，不要掉进杂物及水滴。
使用完后，要擦出表面得灰尘及水滴，放置于通风干燥处。
设备如果长期不用，应每一个月上电开机一次。
设备使用结束后，不要立即放入航空箱，应通风干燥后放入航空箱保存。
计时器又名计时主机，是整个系统得核心部件。
1. 功能
计时主机内有以ARM和CPLD为核心的嵌入式计时主机，英特尔1U机架式低功耗主机，15寸机架式触摸显示器，机架式键盘，机架式控制键盘。嵌入式主机负责整个系统得所有传感器，并将检测到的传感器信息传送给控制终端与显示屏控制计算机处理和显示。计时主机内的高精度，高稳定度的晶体数字钟为比赛提供精准的成绩。
在计时主机得面板上有40个按钮和104个指示灯，它们分别是：
TEST测试 键：没有连接传感器或者设备调试时测试用。
A1-A10 键：触板补时用。
D1-D10 键：接力出发判断器，系统调试时用。
RESET 键：计时主机复位键，按压此键将对计时主机进行一次复位。
A 指示灯：接力出发判断器/盲表。
B 指示灯：盲表。
C 指示灯：盲表。
D 指示灯：触板。
E 指示灯：犯规灯。
注意：在比赛过程中，禁止按压RESET键！
FAULT 指示灯：故障指示灯没亮，表示系统工作正常。
POWER 指示灯：表示计时主机的电源正常。
2.输入输出口
因产品升级，接口不相同，详见产品说明书。
3.操作方式
将输入输出口用相应得电缆线连接到相应得部件上，并连上电源后，按下POWER 键即可。
4.技术指标
1）时钟基准：0.10000000 MHZ
2）稳定度：±6×0.0000001 S/日
3）计时精度：显示：1/100S 打印：1/100S
4）双机误差：小于0.001/S
5）工作温度及湿度：15℃-35℃ 85%
6）电源：220V/20W
5．维护
计时主机是精密电子仪器，使用前必须仔细阅读说明书，了解使用方法，偶有不正常情况，应首先关闭电源，检查安装接线，确认操作是否有误。如再次启动仍不正常，则应与厂方联系，进行检修。
注意：
1)保持清洁，不要掉进杂物及水滴。
2)使用完后，要擦出表面得灰尘及水滴，放置于通风干燥处。
3)设备如果长期不用，应每一个月上电开机一次。
发令箱是表达和执行发令员的命令得设备，同时是启动计时主机和控制终端得设备。
1. 功能：
1）喊话功能。
2）手动（电笛），枪声两种发令方式
3）召回功能。
4）音量调节。
通过喇叭和发令箱的组件——发令话筒，将发令员得声音均匀得传递给每一道的运动员。
发令枪声通过发令拾音头进入发令箱进行信号变换后，通过喇叭将枪声转换成短促的电笛声均匀的传递给每一道的运动员。同时启动计时主机和控制终端。
在发令员按下手动发令头的同时，发令箱通过喇叭将短促的电笛声均匀的传递给每一道的运动员。促使运动员出发，同时启动计时主机和控制终端。
出发后如果有运动员抢跳犯规时，在一次按下手动发令头，则喇叭将发出连续得电笛声以便召回运动员。
在发令箱的面板上有二个按键和二个指示灯，它们分别是：
POWER 键：电源开关。
RESET 键：发令箱复位键，按压此键将对发令箱一次复位，复位后得发令箱将处于待命状态。
注意：在比赛过程中，禁止按压RESET键。
POWER 指示灯：闪烁表示发令箱工作正常，并处于待命状态，此时允许发令。
2. 发令箱组件
要完成发令箱的组成以上几种功能，须有以下几项发令组件配合。
1）手动发令头（电笛）
它是发令员发令得动作传感器。按一次启动发令，再按一次召回，按第三次停止召回。如此循环。
2）发令话筒
它将发令员的声音均匀地传递给每一道的运动员，说话过程中要一直按住按钮。
3） 发令拾音头
它是枪发令时***的组件，它将枪声转换成电信号启动计时主机和控制终端。它的好坏直接影响主机能否接收到发令信号。
注意：使用时应避免撞击，摔打。
4）脚架
它是固定发令拾音头得装置。
5）发令方式
发令箱具有两种发令方式，可以单独使用，也可以同时使用。
3. 输入输出口
START ：通过电缆与计时主机START相连。
PICKUP :与发令拾音头相连。
MANAUL :与手动发令头（电笛）相连。
SPEAKER :与100米端或50米端的触板传输线在一块的喇叭线相连。
VOLUME :音量调节旋钮，顺时钟方向旋转音量增大。
注意：打开电源前和关闭电源前必须将音量旋钮逆时针方向旋转到底。
4. 技术指标：
发令信号迟延：小于100NS
功率：160W
电源：220V 50HZ
5. 维护
发令箱是精密电子仪器，使用前必须仔细阅读说明书，了解使用方法，偶有不正常情况，应首先关闭电源，检查安装接线，确认操作是否有误。如再次启动仍不正常，则应与厂方联系，进行检修。
注意：
（1）保持清洁，不要掉进杂物及水滴。
（2）使用完后，要擦出表面得灰尘及水滴，放置于通风干燥处。
（3）设备如果长期不用，应每一个月上电开机一次。

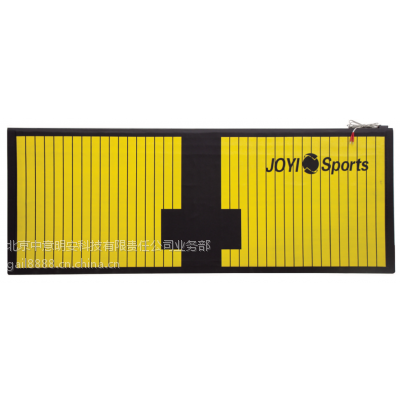

触板是游泳计时设备中的关键部件之一，由它传递运动员到达得信号。因是采用压力传感方式，固有一定工作灵敏度，在使用时应注意。该触板符合国际泳联的规定。
形状如下图所示：
标准触板
1. 结构特点
该型号触板为PVC结构，在日晒及温差大的环境下有良好得稳定性，不老化，能长期保持工作性能。
外形尺寸：长2400MM 高900MM，工作厚度小于8MM（可定做特殊规格）
要求池长：50M 或者25M（见泳联规则要求）。
重 量：19.5kg/块。
2. 安装
触板安装在泳道两端与池壁紧靠，触板上得十字标志与泳道中线对准。用专用魔术贴将其固定在池端上沿。
3. 维护
每次使用结束后，应将触板卸下及时用洗净剂清除污物，并用不含腐蚀性的清水冲洗，待晾干后放置于干燥通风处。
注意：触板是游泳计时设备中得关键部件之一，因此在搬运安装时，应避免碰撞，不得用硬物耗和戳，更不能由非专业人员随意拆开，否则厂方概不负责！
接力触发判断器也是游泳计时设备中的关键部件之一，内装压力传感器，安装在出发台上，与触板配合可以判断运动员是否抢跳。
（1）结构特点
该型号出发台为全不锈钢结构，台面经过防滑处理。
PVC尼龙带固定装置。
外形尺寸：500*500*8(MM)
（2）安装
前端直角处先扣住出发台，后边顺势合上，然后用尼龙带固定即可。
盲表是在比赛过程中防止触板失灵而采取补救措施的部件，一般为每道三只。
喇叭是传递发令员命令及手动发令时的扬声部件，每道一只。
UPS是为防止比赛过程停电而配置的备用电源，具体内容见UPS说明书。
注意：每次使用结束后，应将信号分配盒及时用洗净剂清除污物，并用不含腐蚀性的清水清洗，带晾干后放置于干燥通风处。在使用过程中不要硬拉乱拽。
